技術情報

高速傳輸

YOKOWO的彈簧連接器(POGO PIN), 可以根據針腳配置(針腳距離/組成)來提供可以高速傳輸訊號的連接器(標準品高速訊號傳輸系列)。
以YOKOWO自有的電磁場分析機器,來模擬視形狀或材質而定之電磁波的狀態,提出適當的客製化形狀提案。
使用彈簧連接器(POGO PIN) 的高速訊號傳輸連接器(等同USB3.0/USB3.1)。
基於電磁場分析來提案最適當的針腳排列與設計,也可以用實際使用在樣品上的SI(訊號完整性)來評估。

高速傳輸
應用實例
應用實例

針腳

  • 針腳
  • 針腳
  • Diff. Impedance @40ps(20-80%)Diff. Impedance @40ps(20-80%)
  • Insertion LossInsertion Loss
  • Differential To Common Mode ConversionDifferential To Common Mode Conversion
  • NEXTNEXT
  • FEXTFEXT
  • Eye Diagram 【Real Part】Eye Diagram 【Real Part】

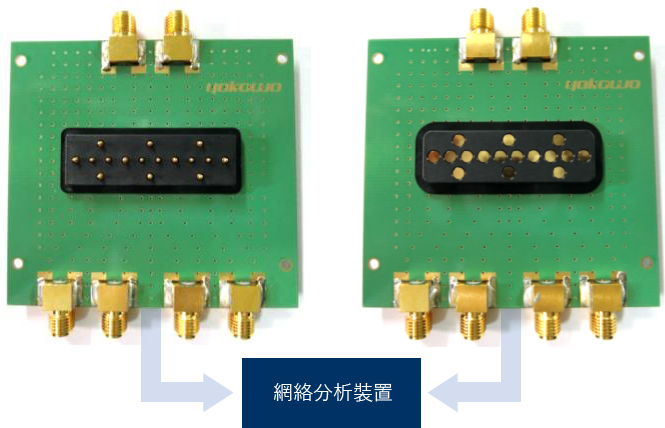

SI(訊號完整性測試範例)

可對應客製化設計,也有標準品。

可對應客製化設計,也有標準品。

標準品產品種類
公端
S-J-6717XG-16-375-0000*16Pin/Equivalent to USB3.1(Gen2)/IPX7
母端
S-J-2600XG-16-375-0000*16Pin/Equivalent ro USB3.1(Gen2)/IPX7

找尋高速傳輸連接器
