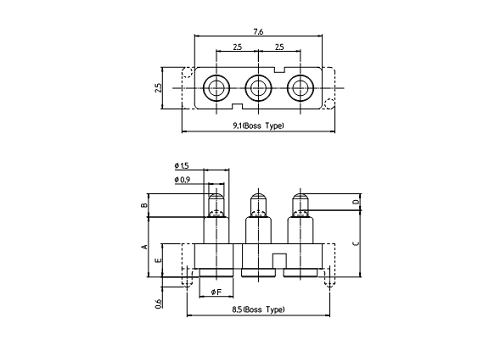

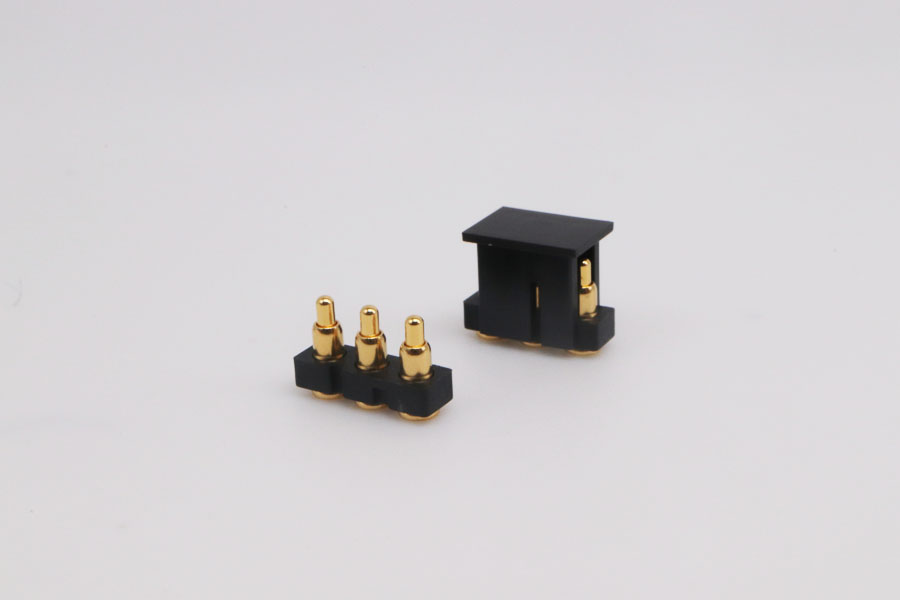

※產品示意圖。
| 性能 | 無 | A | 4.6 |
|---|---|---|---|
| B | 1.7 | C | 5.2 |
| D | 1.1 | E | 4 |
| F | 2 | 工作高度 | 5.2mm |
| 工作範圍(參考) | 4.7mm~5.45mm | 鍘刀頭/插座 | Male |
| 排 | Single | 有無定位柱 | W/O |
| 針腳數量 | 3 | 針腳間距 | 2.5 mm |
| 簧壓 | 0.3N | 定額電流 | 0.5A |
| 定額電壓 | AC/DC 12V | 接觸阻抗 | 200mΩ |
| 環境溫度 | -40℃~＋85℃ | 循環耐久性 | 20,000cycles |
| 組裝焊接方法 | SMD_垂直式 | 建議對接端 | J-4000H-3-25-0000 |
| CAP | W | 包裝種類 | Tape&Reel |
| 包裝數量 | 500pcs |
注意事項
形狀僅供參考，可能會有所變更。

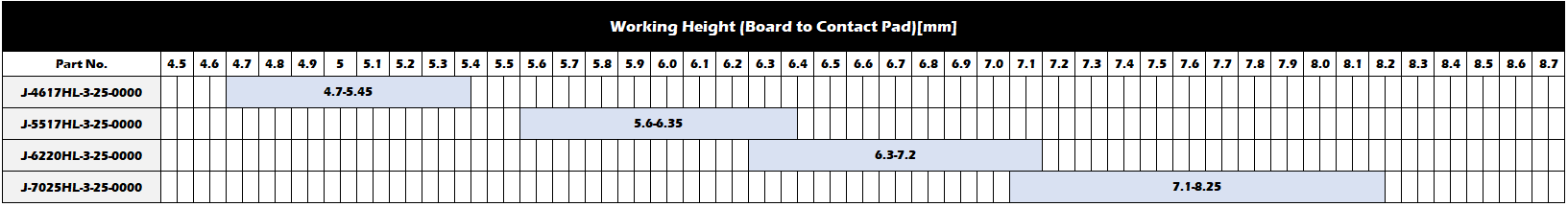

Working Range(Reference)
